Предназначение
Цифровой многофункциональный датчик ускорения и угловой скорости предназначен для измерения ускорения и угловой скорости движущихся тел.
Ускорение определяется путем измерения реакции опоры отнесенной к массе.
Датчик позволяет проводить независимые измерения ускорения по 3 координатам и угловой скорости вращения вокруг 3 взаимно перпендикулярных осей.

---

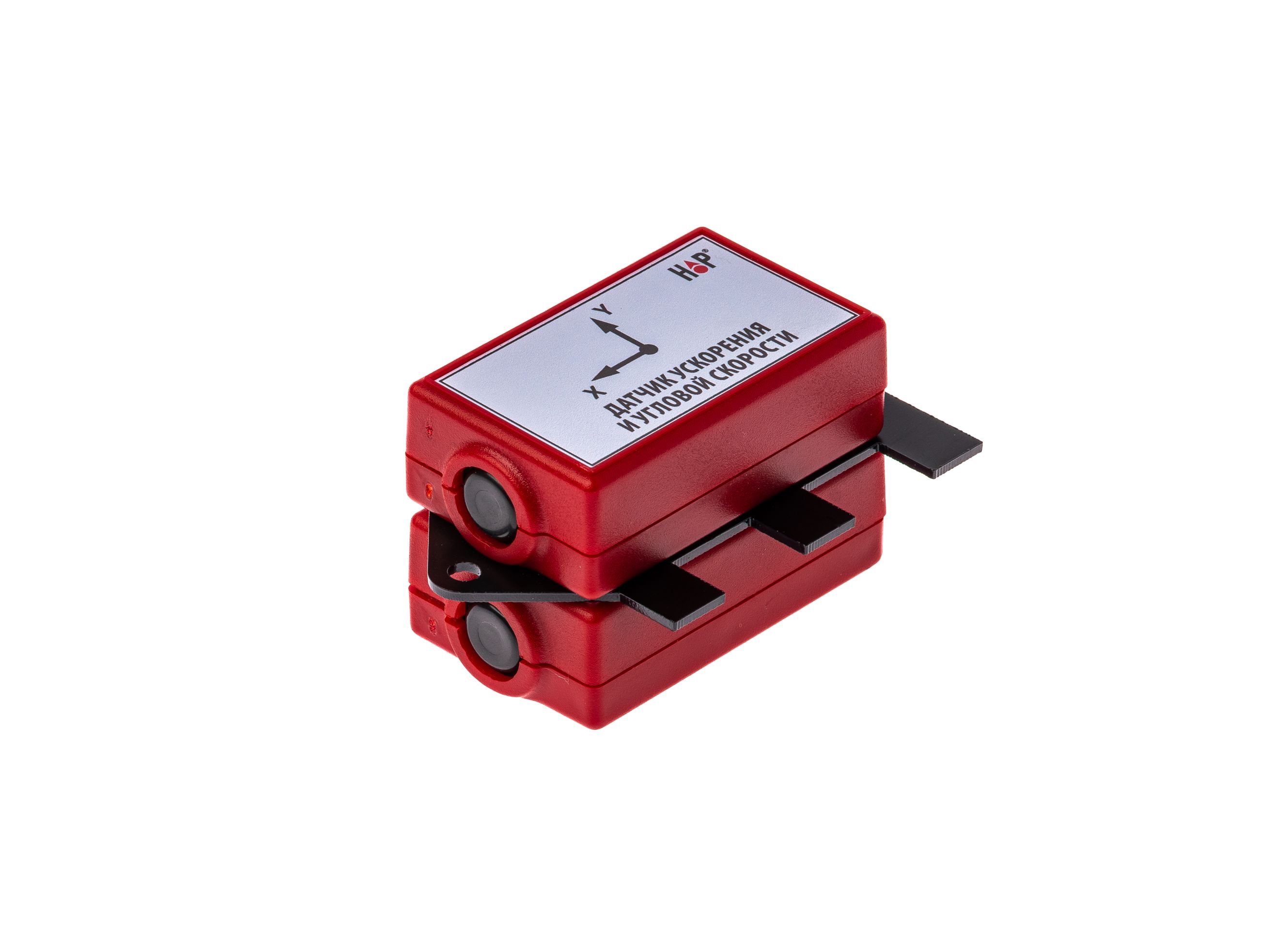

Исполнение
Датчик состоит из чувствительного элемента, вмонтированного в микросхему, и схемы согласования, размещенных в едином корпусе. Датчик устанавливается на движущемся элементе учебной экспериментальной установки и регистрирует проекции ускорения (или реакции опоры, приведенные к единице массы) по 3 координатам. Оси чувствительности датчика направлены перпендикулярно граням корпуса датчика.
Корпус датчика обеспечивает возможность его закрепления на движущихся частях экспериментальных установок.

---

Технические характеристики:
— Количество диапазонов измерений ускорения: 4
— Первый диапазон измерений ускорения: от -19,6 до +19,6 м/с²
— Второй диапазон измерений ускорения: от -39,2 до +39,2 м/с²
— Третий диапазон измерений ускорения: от -78,4 до +78,4 м/с²
— Четвертый диапазон измерений ускорения: от -156,8 до +156,8 м/с²
— Количество диапазонов измерений угловой скорости: 5
— Первый диапазон измерений угловой скорости: от -2,18 до +2,18 рад/с
— Второй диапазон измерений угловой скорости: от -4,36 до +4,36 рад/с
— Третий диапазон измерений угловой скорости: от -8,72 до +8,72 рад/с
— Четвертый диапазон измерений угловой скорости: от -17,4 до +17,4 рад/с
— Пятый диапазон измерений угловой скорости: от -34,8 до +34,8 рад/с
— Погрешность измерений: не более 10 процентов
— Напряжение питания датчика: 5 Вольт
— Размеры корпуса датчика (ДхШхВ): 71х43х24 мм
— Материал изготовления корпуса датчика: ударопрочный пластик
— Разъем для подключения к компьютеру: USB
— Поддерживаемые операционные системы: семейство Windows, Linux (AltLinux, AstraLinux), устройства с поддержкой технологии OTG под управлением семейства Android

---

Представление данных
При подключении датчика к компьютеру программное обеспечение обеспечивает представление данных в виде зависимостей проекций ускорения (реакции опоры, отнесенной к массе) и проекций угловой скорости от времени.
Выбор представляемых на экране величин из полного списка осуществляется в окне экрана работы с датчиком.
Переключение типа измеряемого диапазона осущесвтялется в окне программного обеспечения работы с датчиком.
