Изучение поляризации света. Закон Малюса

Назначение

  • изучение поляризации света и методов получения плоскополяризованного света
  • исследование зависимости интенсивности плоскополяризованного света от угла между плоскостью колебаний и плоскостью анализатора

Устройство

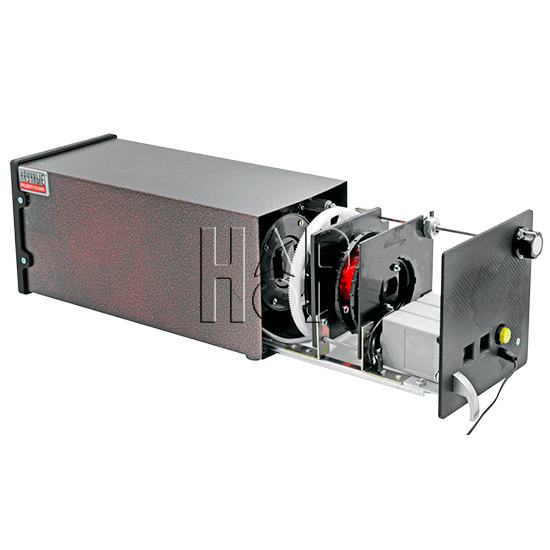

Оптическая схема установки состоит из источника излучения – светодиодного осветителя, поляризатора, анализатора на основе поляроидной пленки, а также цифрового датчика света. Элементы оптической схемы смонтированы на раме, которая на время проведения измерений вдвигается внутрь светонепроницаемого металлического корпуса. Питание светодиодного осветителя осуществляется от внешнего источника питания – сетевого адаптера. Вращение анализатора производится при помощи зубчатого механизма, связанного с датчиком угла поворота и приводимого в движение рукояткой на передней панели установки. Датчик света регистрирует интенсивность излучения после прохождения через поляризатор и анализатор.

Описание

Компьютерный сценарий выполнения работы предусматривает регистрацию интенсивности света, прошедшего через оптическую систему, при различных углах поворота анализатора. Полученные данные строятся в координатах (угол поворота, интенсивность света) и аппроксимируются зависимостью Y = A cos2Φ. Для большей наглядности при проверке закона Малюса экспериментальная зависимость перестраивается в координатах (cos2Φ, I), после чего на основе метода наименьших квадратов на графике строится прямая линия.

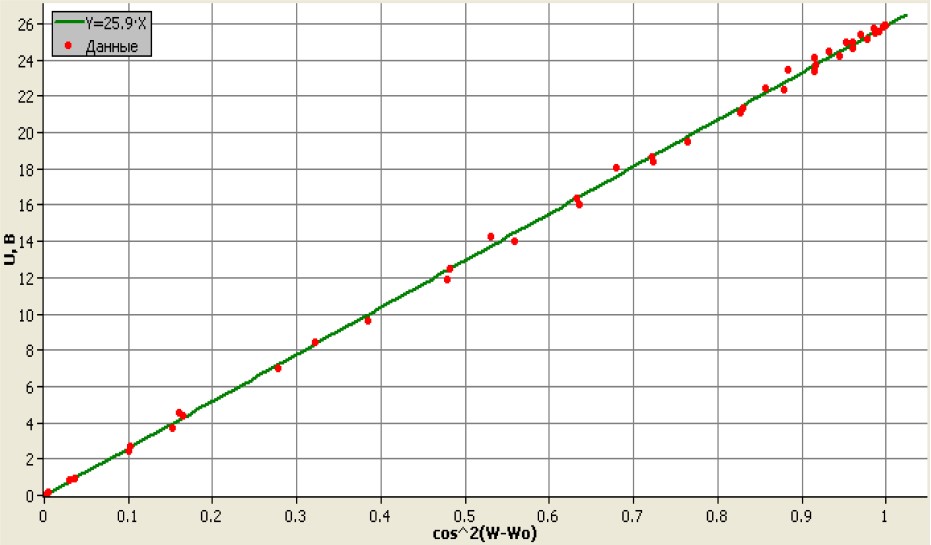

Зависимость интенсивности от cos2Φ и прямая, аппроксимирующая экспериментальные данные.

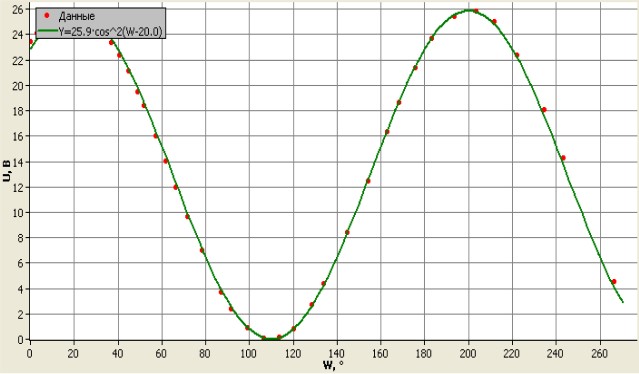

Зависимость интенсивности от угла поворота.
